Informations
Année de challenge
2019/2020
Thématiques
Manutention
Installation / Outils
laboratoire d'essai mécanique
Transposition
Service utilisant des tables de transport
Mots-clés
essais mécanique, manutention, table de transport, TIMON, tôles
Commentaire GESiM
Un exemple de collaboration entre l’équipe et le fournisseur pour adapter un produit aux besoins spécifiques du site.
Documents annexes
Action transposable
Description du problème
Aux laboratoires des essais mécaniques de Dunkerque et Florange, les techniciens utilisent des « chevalets » pour les ramassages d‘échantillons sur lignes et des tables « Pascal » pour déposer des tôles de différents formats et épaisseurs.
Le personnel a ensuite en charge de déplacer les chevalets ou les tables jusqu’au poste cisaille pour réaliser le processus complet de préparation des tôles conduisant aux spécimens d’essais.
La masse des tôles (plusieurs dizaines de kilos) superposées rend difficile le mouvement des ces chevales ou tables.
Objectifs et résultat de l’action
Réduire les efforts « tirer/pousser » lors des manutentions de nos chevalets ou tables de transport d’échantillon par l’utilisation du tracteur pousseur électrique. Cela afin de prévenir de douleurs/blessures au dos lors de ces manipulations ou déplacements.
Un atelier de travail avec la société Colvemat d’abord sur Florange puis sur Dunkerque a conduit à tester un engin très simple appelé « timon » capable des tirer jusqu’à 1 tonne.
Les tests initiaux ont été réalisés au Laboratoires d’Essais Physiques de Florange, puis l’action a été transposée au laboratoire d’essais de Dunkerque.
Les résultats sont concluants pour les 2 sites, les techniciens approuvent et valident l’utilisation du timon.
L’objectif fixé est atteint :
La diminution des risques liés à la manutention des chevalets et des tables de transport des échantillons pour les essais mécaniques est réussie.
Les informations techniques et des photos complémentaires sont à retrouver dans le fichier à télécharger.

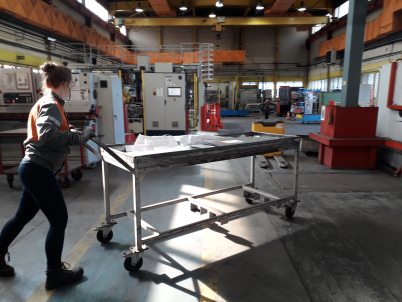

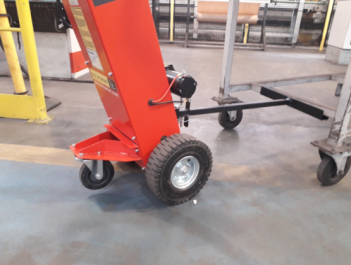

Photos avant/après
Photos supplémentaires
Actions menées
- Idée d’un technicien du LEP et Atelier de travail intra équipes Florange et Dunkerque
- Echange avec la société Colvemat
- Mise en service du timon sur les 2 sites (d’abord Florange puis Dunkerque)
- Tests effectués par les techniciens pour validation.
- Analyse des points forts/faibles/opportunités/Améliorations
- Etude de transpostions en interne à Dunkerque du timon pour l’adapter à d’autres manutentions (Exemple : Bennes à copeaux centres d’usinage)
- Modifications demandées à Colvemat par le GT de DK pour les deux labos pour la manutention des tables
Coût (main d’œuvre et matériel)
- 126 €/mois en location par Timon
- 1100 € de modifications outils sur DK
- Gratuit sur Florange (aide du DIPS)
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
- Etude de l’activité au préalable pour définir le meilleur outil associé au Timon
- Faire éprouver les outils
- Apprentissage de la conduite du « timon » comme un « transgerbeur » électrique
Des éléments complémentaires sont disponibles dans l’étude de transposition disponible dans les documents à télécharger
