Informations
Année de challenge
2024/2025
Thématiques
Risque électrique
Installation / Outils
Armoires et coffrets électriques
Transposition
A toute entreprise. En cours de transposition sur le site.
Mots-clés
armoire électrique, risque électrique, serrure, serrure à claquer, verrouillag
Commentaire GESiM
Cette action a reçu le prix de la meilleure action transposable du Jury Sud lors de la promotion 2024-2025
Documents annexes
Aucun document annexe disponible.
Action transposable
Description du problème
La fermeture des armoires et coffrets électriques sur le site nécessite un grand nombre de clés différentes (environ 10).
Certaines armoires ou coffrets restent parfois ouverts.
Objectifs et résultat de l’action
Les objectifs sont de définir un système de fermeture à clé unique, et qui peut être fermé sans clé, pouvant ainsi être installé sur nos coffrets et armoires électriques.
Cette action permet d’améliorer les conditions de travail en limitant le nombre de clés à posséder, ainsi que de supprimer le risque électrique en garantissant la fermeture systématique de nos coffrets ou armoires électriques.
Même sans clé, les armoires ou coffret peuvent être fermés juste en claquant la porte.

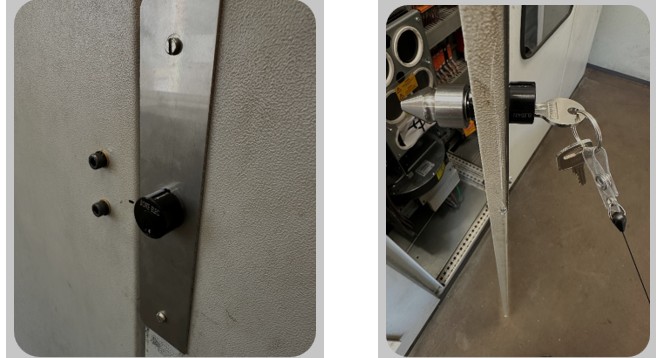

Photos avant/après
Photos supplémentaires
Actions menées
- Recherche d’une solution dans le commerce (consultation de plusieurs fournisseurs) sans succès
- Création d’un prototype en interne du système de fermeture

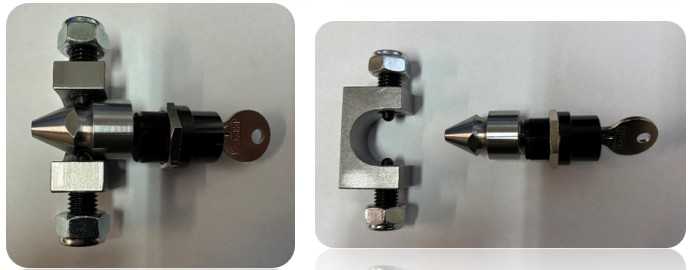

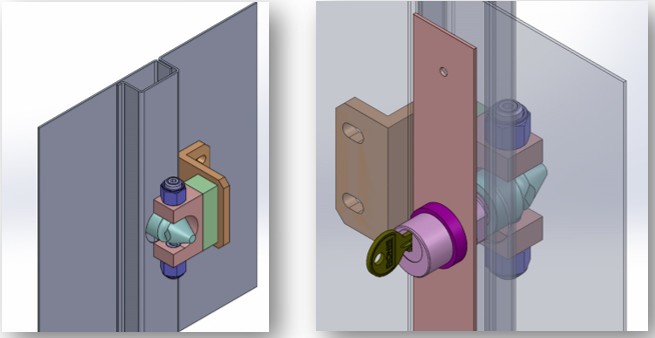

- Validation du prototype : il s’agit d’un embout monté en bout d’une serrure, possédant une gorge circulaire et deux plats en opposition, le tout monté sur la porte de l’armoire ; sur la partie fixe de l’armoire est monté un étrier possédant deux doigts d’indexage à vis sur ressort ; lors de l’ouverture de la porte, les plats de l’embout se retrouvent en face des doigts d’indexage ce qui permet l’ouverture de la porte ; une fois la clé retirée de la serrure et en fermant la porte, les doigts d’indexage s’escamotent et viennent se loger dans la gorge de l’embout, sans retour possible en arrière sans remettre la clé ; la forme conique de l’embout permet le verrouillage en douceur
- Réalisation des plans pour consultations de l’approvisionnement des pièces.
- Approvisionnement des pièces pour 10 ensembles.
- Installation dans un local électrique « test ».
Coût (main d’œuvre et matériel)
Pièces commerces (serrures + doigts de verrouillage) : 75€ (prix pour 10 ensembles « prototypes »)
Pièces usinées : 175€ par ensemble (prix pour 10 ensembles « prototypes »)
Installation : environ 30’ par ensemble
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Prévoir un kit de cales d’adaptation afin de s’adapter à toutes les morphologies de coffrets ou d’armoires.
