Informations
Année de challenge
2024/2025
Thématiques
Manutention
Installation / Outils
Transposition
Tout système de stockage de pièce rectangulaire
Mots-clés
bras, coincement, manutention, Répartiteur
Commentaire GESiM
Documents annexes
Aucun document annexe disponible.
Action transposable
Description du problème
Le changement de bras de répartiteur est une opération qui nécessite de manutentionner des pièces (les « bras ») d’une cinquantaine de kg.
Ces bras sont stockés sur des crochets à la verticale.
La manutention de la zone de stockage vers la zone de changement du bras présente des risques de coincement et de lombalgie.
Objectifs et résultat de l’action
Le but de l’action était de trouver une façon de stocker les bras de manière à limiter les manipulations manuelles et facilité la mise en œuvre de l’opération (bras déjà orientés à l’horizontale pour réaliser la dépose).

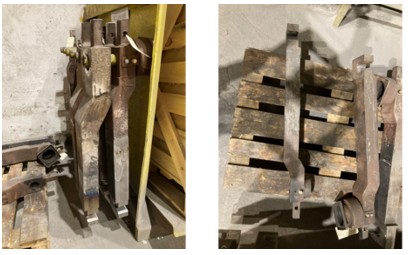

Photos avant/après
La manutention des bras se fait depuis le support à l’aide d’élingue textile par un pont roulant.
Le transport jusqu’au pont s’effectue à l’aide d’un engin à fourche 03 tonnes ou d’un gerbeur.
Actions menées
- Etude du besoin et des contraintes (2 types de bras de géométrie légèrement différentes).
- Réalisation d’un schéma de principe et d’un CdC.
- Appels d’offre auprès de différents chaudronniers.
- Validation de la solution conçue et passage de commande.
- OPS de la future zone de stockage du support.
Coût (main d’œuvre et matériel)
2100 euros HT (Etude et fabrication par un chaudronnier).
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)
Adapter le support à la pièce à stocker et à l’encombrement de la zone.
Contact
Nom du pilote
Thibault CAROCERO
Société et Etablissement
Ugitech, site d'Ugine
Service
Aciérie
Adresse email
thibault.carocero@swisssteelgroup.com
Téléphone
06 17 77 32 45
