Description du problème
Les gardes sont des pièces qui ont pour fonction de guider la billette lors de l’opération de laminage final.
Ces pièces qui subissent le frottement du métal chaud (environ 1000 à 1050°) s’usent et se déforment jusqu’à ne plus pouvoir remplir correctement leur fonction.
Il est nécessaire de les remplacer environ une fois par mois.
Jusqu’à maintenant cette action est réalisée manuellement à deux opérateurs.
- Une garde pèse environ 80 kg et future évolution vers 120 kg
- Un opérateur s’est blessé assez gravement à la main en réalisant cette opération
- Suite à l’étude de cet accident => Décision de chercher un outil pour ne plus faire cette manutention manuellement.
Objectifs et résultat de l’action
Supprimer les manutentions manuelles des gardes.
Résultat de l’action :
Consultation de différentes entreprises susceptibles de nous proposer un outillage.
Idées abandonnées :
- hypothèse de potences + palans fixés sur le laminoir : Il en faudrait une de chaque côté.
– Trop d’encombrement lors du changement des cylindres du laminoir
– Impossible de percer pour se fixer sur le bâti => personne n’en prend la responsabilité.

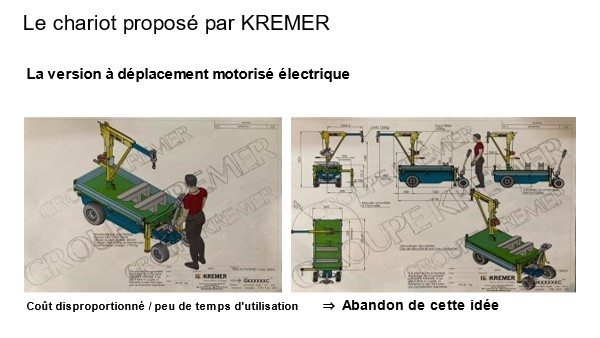

- hypothèse d’un chariot motorisé électrique sur batteries, équipé d’une potence et d’un palan: coût disproportionné (30k€ en 2021 / peu de temps d’utilisation).
- 2 possibilités => chariot à déplacement manuel ou motorisé électrique sur batteries.
- 1 seul chariot suffirait à faire les changements des 2 côtés du laminoir.
Prise de contact avec 2 autres sociétés (les fournisseurs de chariots automoteurs (Virly et Manuloc) : pas de solution.
Idée retenue :
Outil accroché au pont roulant (CMU 200 kg) proposé par la société KREMER.
Photos avant/après

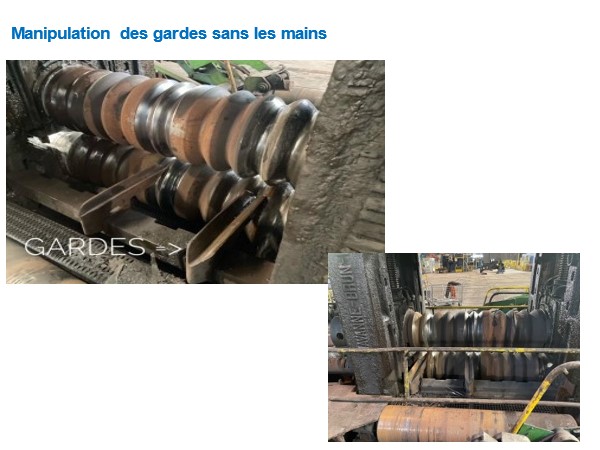

Avant - les gardes sont manipulées à la main

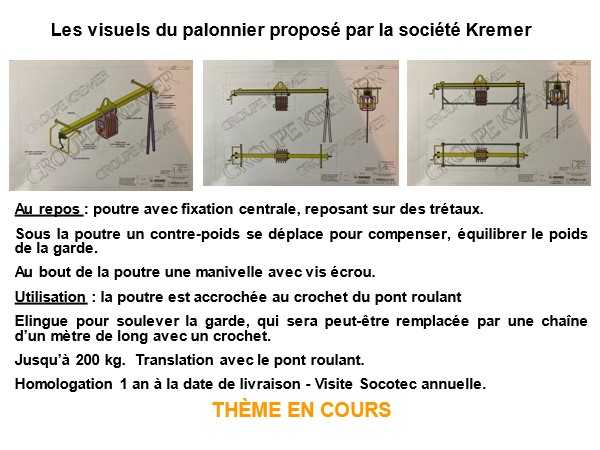

Après - proposition de palonnier retenue
Photos supplémentaires
Actions menées
- Consultation de différentes entreprises susceptibles de nous proposer un outillage.
- Plusieurs hypothèses ont été abandonnées : hypothèse de potences + palans fixés sur le laminoir et hypothèse d’un chariot motorisé électrique sur batteries, équipé d’une potence et d’un palan.
- Hypothèse retenue : outil accroché au pont roulant (CMU 200 kg).
- La société Kremer a été revue et APERAM a reçu sa proposition => demande de renseignements complémentaires sur le projet.
- L'équipe a obtenu l’accord de la Direction pour commander l’étude de cette proposition.
- L'équipe a reçu de la société Kremer les visuels du projet qui lui ont plu.
- L'équipe a reçu le feu vert de sa Direction pour la conception de cet outil.
- Commande pour construction de l’outil passée à la société KREMER et livraison.
Coût (main d’œuvre et matériel)
5 000 € revu à 7000 € (augmentation des matériaux et frais de transport).
