Mise en place d’un coupleur de raccordement rapide

Informations

Année de challenge
2019/2020
Thématiques
Ergonomie
Installation / Outils
Laminoir raccordement d’eau haute pression à 80 bars
Transposition

Peut être installé sur tout type de fluides sous pression

Mots-clés
coupleur, coupleur « Walther », fluide, pression, raccord
Commentaire GESiM

Aussi rapide qu’en Formule 1 !

Documents annexes

Aucun document annexe disponible.

Action transposable

Description du problème
  • Temps pour démonter et remonter les raccords d’eau sur les cages de laminage
  • Risque sécurité liée à l’utilisation d’une clef
  • Accessibilité peu aisée du système actuel
Objectifs et résultat de l’action

Réduire les risques de blessures par chocs

Réduire les temps d’arrêts lié au mauvais fonctionnement des anciens coupleurs

Supprimer l’utilisation d’un outil

Améliorer l’ergonomie (position de travail)

Réduire le temps de raccordement (fréquence 30x par mois)

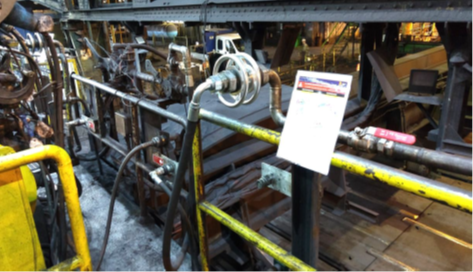

Photos avant/après
Actions menées
  • Présentation du coupleur à l’ensemble des équipes et essais à vide
  • Mise en place d’un coupleur pour essai avec la modification des conduites
  • Mise en place du second coupleur et aménagement définitif de la zone
Coût (main d’œuvre et matériel)
  • 686.30 € pour le 1/2 coupleur femelle
  • 296.30 € pour le 1/2 coupleur mâle
  • 1200 € d’installation et de modification des conduites
Conseils de mise en oeuvre et de pérennisation (lors de la transposition)

Points d’attention : La faible fréquence de manœuvre ainsi que les environnements poussiéreux peuvent engendrer des phénomènes de blocage.

Un nettoyage régulier de la vanne doit être réalisé.
