Outil de nettoyage et débouchage des piquages instrumentation

Informations

Année de challenge
2018/2019
Thématiques
Risque chimique
Installation / Outils
Transposition

Instrumentation sur conduites de gaz, circuits fluides, vapeur

Mots-clés
circuits fluides, gaz, instrumentation, nettoyage, piquage, pression
Commentaire GESiM

Conception d’un outil en interne pour réaliser une opération de nettoyage en sécurité.

Action transposable

Description du problème

Les conduites de fluides (gaz sidérurgiques, liquides, vapeur) sont instrumentées, via un capteur installé sur un piquage sur la conduite.
Lors du nettoyage et/ou débouchage de piquages sur ces conduites, l’intervenant utilise un té, il se produit une perte de confinement au moment de la destruction du bouchon.
Selon le fluide, l’agent est exposé à des risques d’intoxication, d’anoxie, de brûlures thermiques et/ou chimiques.

Objectifs et résultat de l’action

Eviter toute perte de confinement au moment de l’opération de débouchage, et ainsi éviter tout contact entre l’opérateur et le fluide.

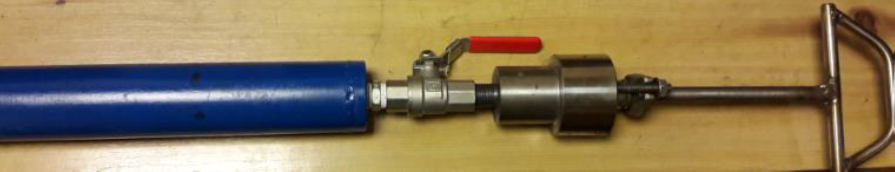

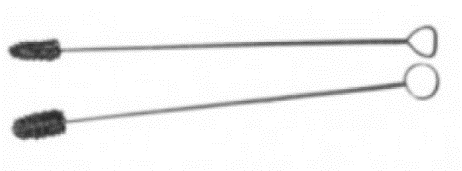

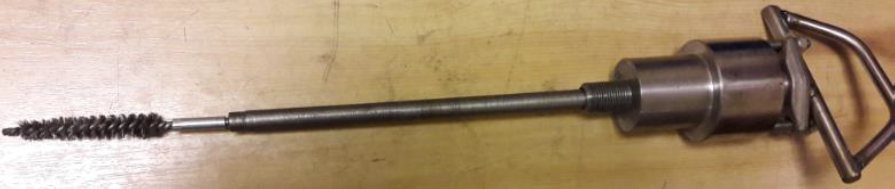

Photos avant/après

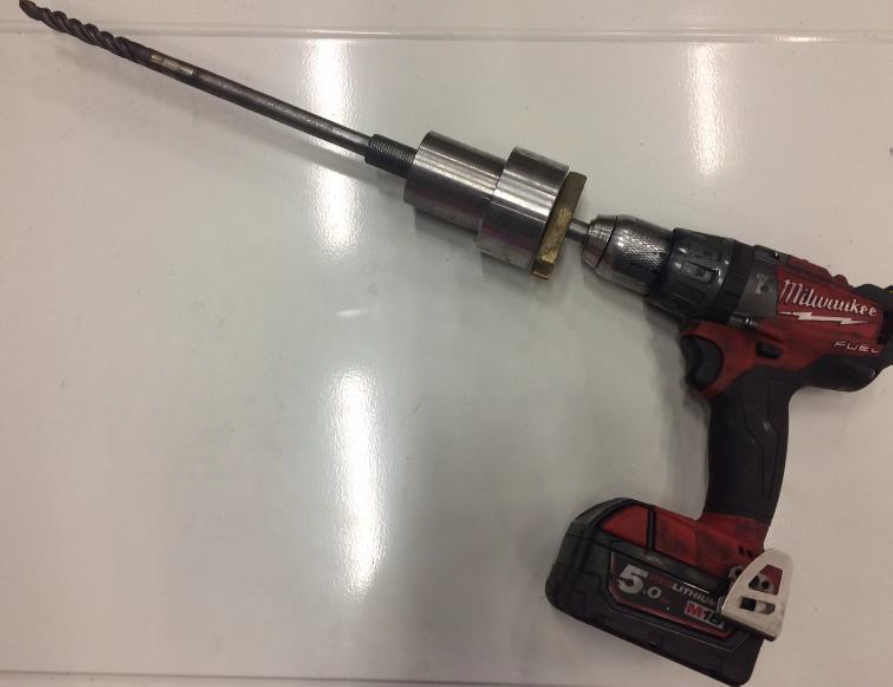

Photos supplémentaires
Actions menées
  • Recensement des longueurs et formes des outils selon les difficultés de nettoyage rencontrés (types de bouchons et de déports).
  • Recensement du diamètre + filetage standard des piquages et contrôle conformité sur site.
  • Confection des outils + essais.
Coût (main d’œuvre et matériel)

1500 € pour 3 outils différents

Conseils de mise en oeuvre et de pérennisation (lors de la transposition)

S’assurer que l’ensemble des points de raccordement sur les piquages soient adaptés aux caractéristiques (diamètre, filetage, encombrement) de raccordement des outils confectionnés.

Contact

Nom du pilote
Kevin DEVRIENDT
Société et Etablissement
ArcelorMittal France - Site de Dunkerque
Service
Maintenance
